این یک پروژه راه اندازی دات ماتریس با atmega8 هست که استارت خوبی جهت ساخت تابلو روان هست .

در این پروژه از یک دات ماتریس 8.8 تشکیل شده که مستقیم به میکرو اتصال داده شده

دات ماتریس 8.8 دارای 8 LE8 در سطر و 8 LED در ستون هست که مجموعا دارای 64 LED هست که معمولا آند LED ها به صورت ستونی و کاتد LED هابه صورت سطری به هم متصل میشند مطابق شکل زیر :

بسته به مدل دات ماتریس خریداری شده نقشه پایه ها متفاوت هستش اما نوعی که من داشتم و باهاش این برنامه را تست کردم از نوع 88056 بود که نقشه سطر و ستونش را براتون تویه فایل قابل دانلود گذاشتم

برنامه با استفاده از کامپایلر بسکام نوشته شده .انشالله تغذیه IC فراموش نشه یعنی پایه 7 IC یه +5 ولت و پایه 8 IC به زمین وصل بشه .و در این برنامه پورت B به سطر های دات ماتریس وصل میشه و پورت D به ستون ها

دانلود برنامه میکرو : http://s6.picofile.com/file/8231689684/dot_matris.zip.html




ادامه مطلب
نوشته شده در تاريخ سه شنبه پانزدهم دی ۱۳۹۴ توسط سجاد فرقانی

سلام  خدمت دوستان

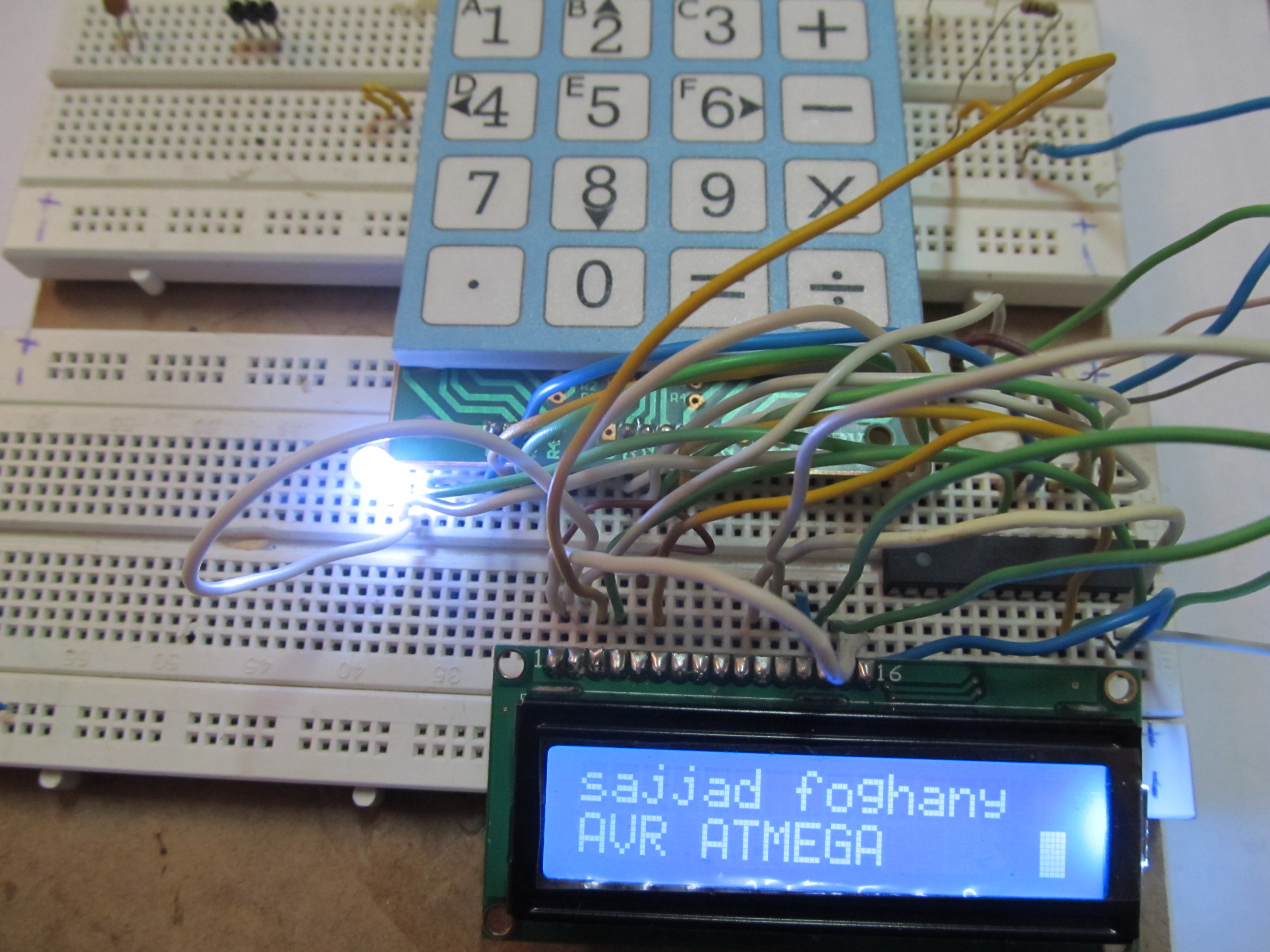

چند تا از دوستان از من درخاست ساعت با میکرو AVR کرده بودند که ساده باشه و به زبان بیسیک باشه با کامپایلر BASCOM

امروز براتون یک ساعت با ال سی دی کارکتری 2.16 آپلود میکنم  که در خط بالا LCD کلمه ساعت را به فارسی نشون میده و در خط زیرین خود ساعت را نمایش میده .فقط چند تا نکته راجب به این پروژه بگم که کریستال داخلی میکرو دقت بالایی نداره و بهتره اگه استفاده دايمی از مدار دارید خودتون برنامه میکرو را به کریستال خارجی تغییر دهید و یک کریستال 32مگا هرتز (که معروفه به کریستال ساعت ) به پایه 9 و 10 آیسی وصل کنید

و نکته دیگه اینه که تغذیه میکرو فراموش نشه یعنی پایه 7 آیسی میکرو +5 ولت و پایه 8 آیسی به زمین وصل بشه تذیه LCD نیز فراموش نشه که اونم پایه 2 و 15 به +5 ولت و پایه 1 و 3و 5 هم زمین بشه

برای تنظیم کنتراست (شدت وضوح LCD) یک پتانسیومتر 10 کیلو اهم خریده یا دزدیده یا دودر کرده و دوتا پایه غیر مشترک اونا به +5 ولت و زمین وصل کنید و از پایه مشترک اونا به پایه 3 LCD وصل کنید

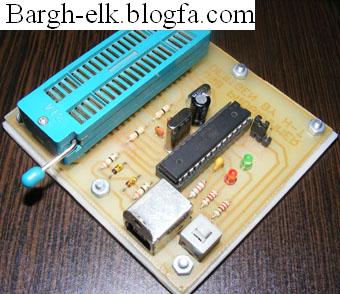

فرکانس پروگرام کردن میکرو هم یک مگا هرتز و رویه کریستال داخلی پروگرام بشه

اگه سوالی بود در خدمتم : 09130776963

دانلود نقشه پروتیوس و فایل سورس و هگز : http://s6.picofile.com/file/8228673484/CLOCK_BARGH_ELK_BLOGFA_COM.zip.html


ادامه مطلب
نوشته شده در تاريخ جمعه بیست و هفتم آذر ۱۳۹۴ توسط سجاد فرقانی









سلام دوستان

این چند تا عکس از روابط و محاسبات تعداد دور سیم پیچی الکترو موتور تک فاز هستش که به درخواست چند تا از دوستان در وبلاگ درج شد .در صورتی که میخواهید در سایت خود قرار دهید حتما منبع درج شود .در صورتی که عکسها خوانا نبود از طریق لینک دانلود زیر عکس ها را در سایز واقعی دانلود کنید حتما خوانا خواهد بود .

با تشکر _موفق باشید

لینک دانلود:

http://s3.picofile.com/file/8225468426/WWW_BARGH_ELK_BLOGFA_COM_RAVABET.zip.html


ادامه مطلب
نوشته شده در تاريخ یکشنبه هشتم آذر ۱۳۹۴ توسط سجاد فرقانی

فرايند كلي توليد سیم افشان :

نظر به اينکه فرآيند توليد کابل داراي چرخه بسيار پيچيده و طولاني است و در فصل اول به اجمال توضيح داده شد در اين فصل چرخه توليد سيم و کابل را بطور خلاصه تعريف مي نماييم . ابتداء مفتول 8 ميليمتري مس كه در قرقره هاي بزرگ پيچيده شده به وسيله ليفتراك روي سكوي مخصوص قرار ميگيرد و در مرحله اول وارد دستگاه كشش راد مي شود اساس كار دستگاه كشش راد نورد مي باشد مفتول 8 ميليمتري پس از عبور از بين قرقره هاي مضاعف كه 38/1 ميليمتر رسيده در قرقره اصطلاحا قالب ناميده مي شود نازك شده و در نهايت به قطر هاي بزرگ پيچيده مي شود . به دليل اينكه هنگام نور، گرما و حرارت زيادي توليد مي شود تمام دستگاههاي كشش توسط مايع آب و صابون سرد و روغنكاري مي گردد . اين مايع بصورت يك چرخه به تمامي دستگاههاي در حال كار تزريق شده و توسط لوله هاي ارتباطي به مخزن اصلي برگردانده مي شود و اين چرخه مرتبا در حال تكرار مي باشد . سيم هاي 38/1 ميليمتري به روي دستگاههاي كشش ثانويه يا فاين انتقال يافته و در آنجا به / قرقره هاي سيم 185/0 ، 234/0 ، 285/0 ، 375/0 تبديل مي شود دليل تبديل به قطر هاي مختلف ساخت و توليد انواع قطرهاي سيمهاي افشان موجود در بازار مي باشد . بعد از اين مرحله قرقره هاي سيم داخل مخزن فلزي كوره چيده شده توسط جرثقيل برقي به داخل كوره آنيل هدايت مي گردد . عمليات حرارتي باعث مي گردد تا سيم حالت خشكي خود را از دست بدهد و نرم شود تا هنگام تاب خوردن و پيچيدن شدن در دستگاه بانچر شكسته نشود . قرقره ها پس از عمليات حرارتي روي سكوئي كه پي اف نايمده مي شود چيده شده و به سوي دستگاه بانچر هدايت مي شود . دستگاه بانچر وظيفه تاباندن رشته هاي نازك سيم را به عهده دارد داخل دستگاه بانچر قرقره اي نصب شده تا سيمهاي پيچيده شده آن پيچيده شود . مرحله بعدي پوشاندن سيم توسط عايق پلاستيكي مي باشد كه توسط دستگاه اكسترودر انجام مي پذيرد . مواد پلي اتيلني و رنگ توسط اكسترودر ، بصورت مذاب در آمده و روي سيمهاي افشان بصورت غلافي قرار مي گيرند و پس از آن داخل آب عبور كرده تا سرد شوند . سيمها پس از روكش شدن وارد دستگاه چاپ شده و مشخصات سيم و كارخانه توليد كننده روي آن چاپ مي گردد . جهت توليد سيمهاي مختلف بايستي تعداد رشته ها و ساير مشخصات آن دقيقا تعيين گردد . سيم ها پس از توليد به دستگاه كلاف كن هدايت مي شوند اين دستگاه وظيفه دسته بندي سيمها را در كلافهاي 100 متري به عهده دارد در تمامي مراحل توليد سكوهايي وجود دارد كه مانع از گره خوردن سيم مي شود اين سكوها اصطلاحا پي اف ناميده مي شود . از مهمترين مراحل توليد سيم مرحله كنترل كيفيت و آزمايشگاه مي باشد كه بايستي در هر كارخانه وجود داشته باشد در اين مرحله مقاومت الكتريكي سيم هادي بودن و روكش آن ، مقاومت در مقابل كشش و سرما و … آزمايش شده و پس از تائيد روانه بازار گردد .


ادامه مطلب
نوشته شده در تاريخ جمعه ششم آذر ۱۳۹۴ توسط سجاد فرقانی
ترایاک قطعه ای الکترونیکی است که در صورت فعال‌شدن (تریگر) می‌تواند جریان الکتریکی را در هر دو جهت از خود عبور دهد. ترایاک عملکردی مانند تریستور دارد اما بصورت دو طرفه دارد.

ترایاک را می‌توان دو تریستور مکمل (که یکی توسط آند و دیگری توسط کاتد تریگر می‌شود) مدل کرد که بصورت موازی اما در جهت برعکس به هم متصل شده‌اند و گیت آنها نیز به یکدیگر متصل شده است. ترایاک می‌تواند با ولتاژ مثبت یا منفی که به پایهٔ گیت آن اعمال میشود، تریگر شود. (ولتاژ گیت نسبت به پایهٔ A1 که MT1 نیز خوانده می‌شود سنجیده می‌شود). یا یک پالس فعال‌سازی به پایهٔ گیت، ترایاک به شرایط هدایت می‌رود و تا زمانی که جریان عبوری از حد مشخصی پایین‌تر نیاید در همان شرایط باقی می‌ماند. این جریان مرزی را جریان نگهدارنده می‌گویند. این اتفاق می‌تواند در انتهای هر نیم سیکل از یک جریان متناوب (مانند برق شهر) رخ دهد. این خاصیت باعث شده است که ترایاک یک سوئیچ پراستفاده در مدارات AC شود که می‌توان با آن جریانهای الکتریکی بسیار بالا را توسط یک جریان ضعیف کنترل کرد. بعلاوه، با اعمال پالس در یک نقطهٔ خاص کنترل شده، می‌توان درصد جریان عبوری از بار را تحت کنترل درآورد که به این تکنیک کنترل فاز می‌گویند.

بر خلاف دیاک، در ترایاک‌ها پایه‌های آند ۱ و آند ۲ با هم تفاوت دارند و جهت قرارگرفتن آن‌ها در مدار مهم است

طرز کار

ترایاک‌ها به چهار روش فعال می‌شوند که به این روش‌ها درجهٔ حساسیت ترایاک می‌گویند. درجهٔ حساسیت اول بهترین روش برای فعال‌کردن ترایاک است و بهتر است از درجهٔ حساسیت چهارم استفاده نشود. در درجهٔ حسایست اول آند ۲ نسبت به آند ۱ ولتاژ مثبت دارد و گیت با اعمال پالس مثبت نسبت به آند ۱ تحریک می‌شود. در درجهٔ حساسیت دوم آند ۱ از آند ۲ مثبت‌تر است و گیت با ولتاژی پایین‌تر از آند ۱ تحریک منفی می‌شود. در درجهٔ حساسیت سوم آند ۲ مثبت‌تر از آند ۱ است و آند ۱ نیز نسبت به گیت مثبت است (گیت تحریک منفی می‌شود). در درجهٔ حساسیت چهارم آند ۱ از آند ۲ ولتاژ مثبت‌تری دارد و گیت با ولتاژ مثبت نسبت به آند ۱ تحریک می‌شود




ادامه مطلب
نوشته شده در تاريخ سه شنبه چهاردهم مهر ۱۳۹۴ توسط سجاد فرقانی

دایاک

دایاک، یا دیاک (به انگلیسی: Diac) یک نوع دیود جریان متناوب است. دیود بلافاصله بعد از رسیدن به ولتاژ شکست (VBO)، هادی می‌شود و جریان را عبور می‌دهد؛ سپس دیود وارد ناحیه رزنانس منفی  می‌شود و این امر باعث کاهش ولتاژ دو سر دیود و افزایش جریان دیود می‌شود و دیود تا زمانی‌که جریانش از جریان نامی دیود (جریان نگه دارنده)(IBO)(IH)  کمتر نشده، در حالت هادی باقی می‌ماند؛ در جریان‌های کمتر از این مقدار،  دیود به حالت حداکثر مقاومت (نارسانا) باز می‌گردد و این رفتار برای هر دو  جهت دیود صادق است.

بیشتر دایاک‌ها، یک ساختمان سه لایه به همراه ولتاژ شکستی در حدود ۳۰  ولت دارند. رفتار دایاک‌ها شبیه به یک(اما خیلی دقیق‌تر کنترل شده و کم‌حجم شده در ولتاژ پائین‌تر نسبت به) لامپ نئون است.

دیاک‌ها برخلاف بسیاری از تریستورها مانند ترایاک که برای تریگر کردن از پایه گیت استفاده می‌کنند، فاقد این پایه می‌باشند. بعضی از ترایاک‌ها  مانند کوادراک از یک دایاک داخلی سری با پایه گیت خود به این منظور استفاده می‌کنند.

دایاک سه لایه

دایاک‌ها همچنین با نام‌های دیگری از جمله "دیود تریگر متقارن" که   برگرفته از منحنی مشخصه آن‌ها است، خوانده می‌شوند. اینکه دایاک یک قطعه   دوجهتی یا دو طرفه است باعث شده تا ترمینال یا پایه‌های آن‌ها به صورت   آند-کاتد علامت‌گذاری نشده و به صورت A1 (آند ۱) و A2 (آند ۲) و همچنین MT1   و MT2 نام‌گذاری شود.

منحنی مشخصه دایاک رابطه بین ولتاژ و جریان قطعه را نشان می‌دهد. VBO (V breakover)(ولتاژ شکست)


ادامه مطلب
نوشته شده در تاريخ سه شنبه چهاردهم مهر ۱۳۹۴ توسط سجاد فرقانی

فلیپ فلاپ SR

img/daneshnameh_up/6/66/flip-flop-SR.jpg
مدار داخلی یک فلیپ فلاپ SR با استفاده از گیت NOR
فلیپ فلاپ SR یک المان فیزیکی است که می تواند به عنوان یک عنصر تاخیر دهنده به کار گرفته شود. این المان فیزیکی دارای دو ورودی به نام های R و S می باشد و دو خروجی دارد که یکی متمم دیگری است.
طرز کاراین فلیپ فلاپ در جدول صحت به این شکل است که وقتی عملکرد مدار را بررسی می کنیم اگر S=1 و R=0 باشد، اصطلاحا می گویند مدار set است یعنی خروجی آن 1 شده است. اگر پس از آن S=0 شود، مدار در وضعیت set باقی می ماند ولی اگر R=1 شود اصطلاحا می گویند مدار Reset شده است یعنی خروجی در این لحظه صفر است، و اگر در این لحظه R=0 شود مدار در حالت Reset باقی می ماند. بنابراین R=0 و S=0 در خروجی نشان می دهد که کدامیک از S یا R آخرین بار برابر 1 بوده است. یعنی مدار آخرین وضعیت غیر صفر ورودی را به خاطر سپرده است. مطابق جدول کارنو اگر R و S همزمان در حالت 1 قرار گیرند مدار در حالت نامشخص خواهد بود. به این خاطر مدارهای دارای فلیپ فلاپ SR را طوری طراحی می کنند که هیچ گاه ورودی های S و R همزمان برابر 1 نشود.
این مورد محدودیتی برای فلیپ فلاپ SR است، که در فلیپ فلاپ JK این نقص برطرف شده است

فلیپ فلاپ JK

این عنصر تاخیر دهنده دارای دو ورودی به نام J و K می باشد و دو خروجی آن یکی متمم دیگری است و در آن محدودیت فلیپ فلاپ SR را رفع کرده اند و دو ورودی J=1 و 1=K برای این مدار قابل قبول است.
در این فلیپ فلاپ همانند نوع SR ورودی تمام صفر یعنی J=0 و K=0 تاثیری در حالت خروجی فلیپ فلاپ ندارد و همان حالت قبلی حفظ می شود. ولی اگر J=1 و 1=K باشد یک ورودی قابل قبول است که باعث تغییر حالت در مقدار خروجی می شود

 فیلیپ فلاپ t
این عنصر تاخیر دهنده دارای یک ورودی به نام T است و دو خروجی به صورت Y و متمم آن دارد.
چنانچه  T=1 شود باعث تغییر در خروجی می شود یعنی اگر خروجی صفر باشد مقدار آن یک  می شود و برعکس اگر خروجی یک باشد مقدار آن صفر می شود. این فلیپ فلاپ را  به این خاطر فلیپ فلاپ جهشی نیز می نامند.
فلیپ فلاپ T همانند فلیپ فلاپ JK است که دو ورودی آن از یک متغیر مقدار می گیرد یعنی یا هر دو J و K مقدار صفر و یا هر دو مقدار یک دارند. به این ترتیب  در مواقعی یک است، ایجاد جهش می کند.

فلیپ فلاپ D

img/daneshnameh_up/c/c1/flip-flop-D.JPG
مدار داخلی یک فلیپ فلاپ D
این مدار تاخیر دهنده شبیه به یک عنصر تاخیر دهنده ساعت عمل می کند به این ترتیب که هر ورودی به آن می دهیم در یک فاصله زمانی مشخصی بعدا همان ورودی را به صورت خروجی دریافت می کنیم.
از این رو این فلیپ فلاپ را فلیپ فلاپ تاخیر (Delay) می نامند. این فلیپ فلاپ یک ورودی به نام D دارد.

ادامه مطلب
نوشته شده در تاريخ سه شنبه چهاردهم مهر ۱۳۹۴ توسط سجاد فرقانی
 هدف از نوشته شدن این مقاله آشنایی کامل با انواع پست های فشار قوی و کلیه تجهیزات داخل آنها نظیر ترانسفورماتور ها سکسیونر ها دژنگتور ها و .... میباشد . این مقاله را حتما دانلود کنید و از دست ندید.

لطفا در صورت استفاده از این مقاله در سایت یا وبلاگ خود منبع آن درج شود.با تشکر

همچنین با تشکر از استاد مرتضی حاجیان بابت ارسال این مقاله

لینک دانلود :  http://s6.picofile.com/file/8201978100/ASGARIAN_%D9%BE%D8%B3%D8%AA%D9%87%D8%A7%DB%8C_%D9%81%D8%B4%D8%A7%D8%B1_%D9%82%D9%88%DB%8C.PDF.html


ادامه مطلب
نوشته شده در تاريخ جمعه دوم مرداد ۱۳۹۴ توسط سجاد فرقانی
این دستگاه یک اعلام و اطفا حریق است که با استفاده از میکرو کنترلر AVR-ATMEGA8 و به زبان بیسیک طراحی و برنامه نویسی شده که با استفاده از سنسور گاز MQ-2 که به کمک آن میتوان دود و گاز مونوکسید کربن که بسیار سمی و خطرناک و حتی گاز شهر را سنس و دیتکت کرد. این دستگاه مجهز به یک آلارم دهنده (بازر) است که در صورتی که تا عدد درصد به 18%PPM برسد شروع به آلارم  دادن میکند و همزمان یک رله نیز روشن میشود که به کمک آن میتوان سیستم آب پاش خودکار و یا یک الکترو فن و یا یک دستگاه تلفن کننده خودکار را فعال کرد.

ضمنا این پروژه با استفاده از کامپایلر بسکام وبه زبان بیسیک برنامه نویسی شده.

ضمنا میتوان با تغییر سنسور دستگاه گاز هایی نظر آمونیاک گاز LPG , سایر گاز ها را طبق مشخصه سنسور های سری MQ  سنس کرد .

برای کسب اطلاعات بیشتر و یا سفارش این پروژه به صورت ساخته شده و کامل یا به صورت source و شبیه ساز پروتیوس و فایل pcb , مراتب را با ذکر مشخصات خود به ادرس ایمیل sajadavr@gmail.com اعلام نمائید.

شماره تماس : 09130776963

.

پروژه +منبع تغذیه+فیبر فایبرگلاس

جهت مشاهده عکس های بیشتر از دستگاه به ادامه مطلب رجوع کنید.



ادامه مطلب
نوشته شده در تاريخ جمعه نوزدهم تیر ۱۳۹۴ توسط سجاد فرقانی
سلام دوستان:

در این پست براتون یک فایل word گذاشتم برای دانلود که مطالب خوبی در مورد دیزل ژنراتور ها داخلش هست.

امیدوارم که به کارتون بیاد.خواهشمندم اگر میخواید در وبسایت یا وبلا خودتون درج کنید حتما منبعش هم اعلام بفرمایید با تشکر.

 دانلود فایل :  http://s6.picofile.com/file/8199133718/www_bargh_elk_blogfa_com.docx.html


ادامه مطلب
نوشته شده در تاريخ جمعه نوزدهم تیر ۱۳۹۴ توسط سجاد فرقانی

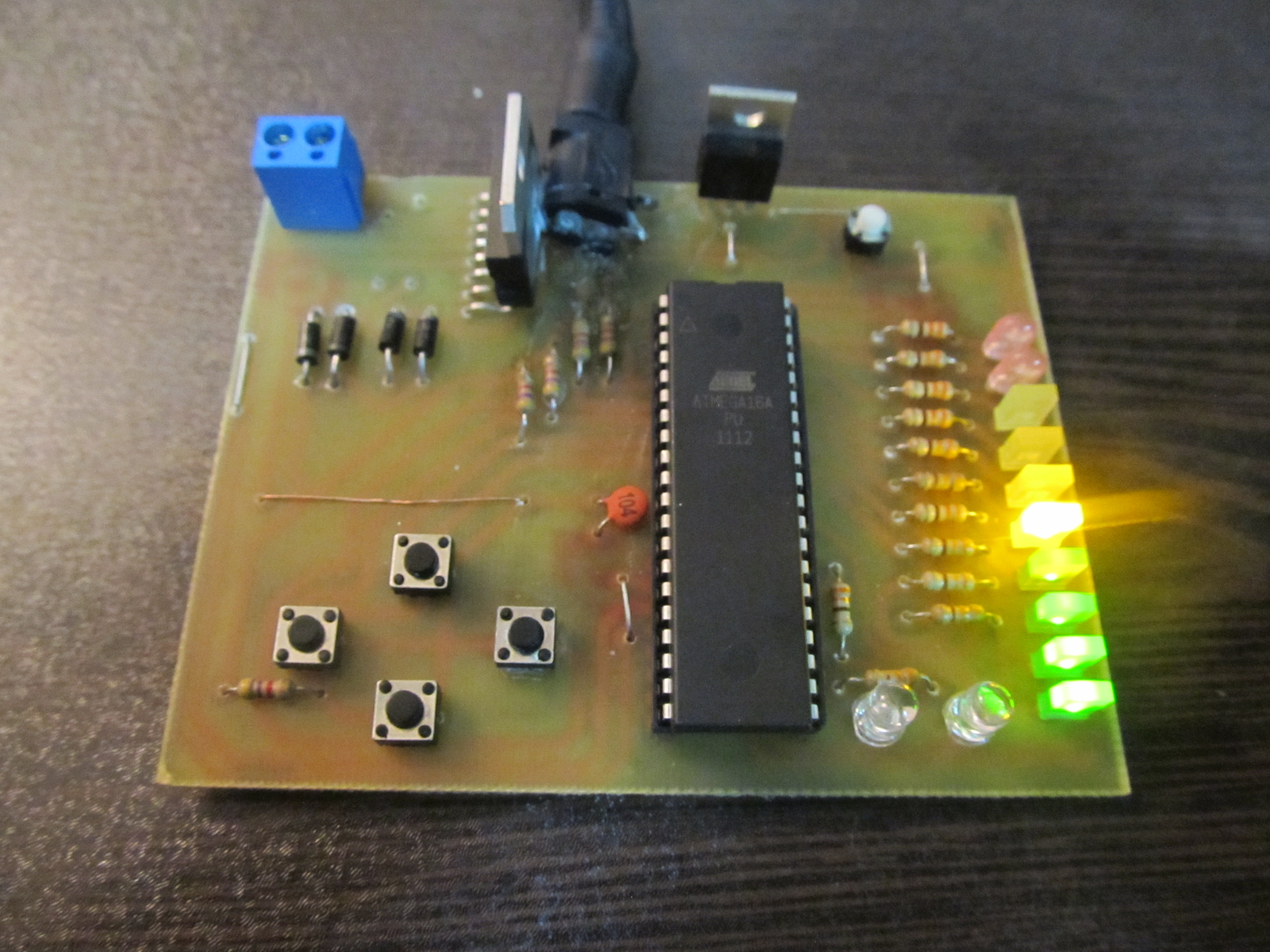

پروژه کنترل دور موتور DC با استفاده از پردازنده AVR-ATMEGA8 و درایور موتور L298 ساخته شده است .میکرو کنترلر این پروژه به زبان بیسیک و کامپایلر بسکام  برنامه ریزی شده است...ضمنا این پروژه دارای یک LCD کارکتری 16.2 است که درصد سرعت موتور و PWM ارسالی به سمت موتور و همچنین جهت چرخش(راستگرد و چپگرد ) موتور را نمایش میدهد...این پروزه دارای 5 کلید فشاری است که یکی از آن ها مربوط به STOP/START موتور است و دو عدد مربوط به کاهش و یا افزایش سرعت موتور است و دو عدد دیگر مربوط به چپگرد راستگرد موتور است...

مشاهده فیلم عملکرد مدار: http://www.aparat.com/v/JgRIe

جهت مشاهده تصاویر بیشتر از دستگاه به ادامه مطلب مراجعه کنید.

برای کسب اطلاعات بیشتر و یا سفارش این پروژه به صورت ساخته شده و کامل یا به صورت source و شبیه ساز پروتیوس و فایل pcb , مراتب را با ذکر مشخصات خود به ادرس ایمیل sajadavr@gmail.com اعلام نمائید.

شماره تماس :09130776963

.

پروژه +منبع تغذیه+فیبر فایبرگلاس+موتور DC ساده




ادامه مطلب
نوشته شده در تاريخ سه شنبه بیست و چهارم تیر ۱۳۹۳ توسط سجاد فرقانی

خط گرم یا Hot line در خطوط انتقال نیروی برق ::

خط گرم در واقع به مداری گفته مي شود كه برق در آن جريان دارد و به عبارتي ديگر خطي است كه ولتاژ دارد.

اگر درگذشته تنها تامين برق به هر نحو ممكن، براي مشتركان مد نظر بود، اما اكنون با گذشتن از مرزهاي فناوري، افزوده شدن برميزان توليد و برقرساني به دورترين نقاط، تامين برق با كيفيت مورد نظر قرار گرفته است. درهمين راستا نيز فعاليت هاي بسياري صورت مي گيرد كه از جمله آنها تعميرات با خط گرم است.

در واقع يكي از بزرگترين مشكلات شبكه هاي توزيع و انتقال ايجاد خاموشي براي انجام تعميرات در شبكه چه به صورت دستي و چه به صورت اتوماتيك است. ايجاد نارضايتي مشتركان صنعتي خانگي و كشاورزي از اعمال خاموشي در شبكه و آسيب تجهيزات فشار قوي در هنگام قطع و وصل مجدد از جمله پي آمدهاي قطع برق به شمار مي رود.

به جرات و با اطمينان مي توان گفت تعميرات به صورت گرم (Hot Line) مناسب ترين راه جهت كاهش قطعي هاي شبكه و بالا بردن اطمينان و پايداري خط است.

خط گرم در واقع به خط انتقالي گفته مي شود كه برق در آن جريان دارد و به عبارتي ديگر خطي است كه ولتاژ دارد. نيل به اهداف صنعت برق، رضايت مشتركين، فروش انرژي بيشتر، كمك به توليد بيشتر در بخش صنايع، جلوگيري از فرسودگي و استهلاك زود هنگام تجهيزات شبكه بخاطر كليدزني هاي مكرر و كاهش تلفات از جمله مزاياي تعميرات با خط گرم به شمار مي رود.

امروزه در كشورهاي جهان ، عمليات خط گرم به صورت امري متداول و عادي ، در حال انجام است و با اين روش يا "HOTLINE" مانع از ايجاد ضررهاي اقتصادي فراوان و نارضايتي مشتركان مي گردند و با بهره گيري از تكنولوژي تعميرات خط گرم ، تعداد خاموشي ها به ميزان چشمگيري كاهش خواهد يافت ، چرا كه بسياري از مانورها و تعميرات خطوط به صورت گرم قابل اجرا هستند .

عمليات خط گرم به دو صورت انجام مي شود ::

١- عمليات فرمان از دور
٢- عمليات فرمان از نزديك

در نوع اول همانگونه كه از اسم آن پيداست سيم بان بدون اين كه از فاصله مجاز ايمني نزديكتر شودبا استفاده از ابزارهاي قادر خواهد بود كليه تعميرات را انجام دهد . عمده ترين اين ابزارها عبارتند از : سيم Controi Remote خاص به صورت (Auxilary ) بازوهاي كمكي ، ( Line sticks ) چوبهاي رابط ، ( Tie sticks ) چوبهاي اصلي ، ( Wire tongs ) گيرها ، ( Platform Epxiglas Ladder ) نردبانها و سكوهاي عايق ، ( Carrier Rural Strain ) حامل هاي كششي ، ( Armsو .... ( Cover up equipment ) پوششها و كاورهاي عايق روند كلي اين نوع تعميرات به اين صورت است كه سيم بان با استفاده از ابزارهاي مخصوص سيم حامل جريان را از حوزه كار خود دور كرده و آن را در كناري مهار مي كند و سپس مقره ، كراس آرام و يا هر آنچه را كه لازم باشد مثل برق گير ، كات اوت و ... را تعويض كرده و سپس سيم را به جاي خود بر مي گرداند و چون سيم بان حتي وارد حوزه ميدان خط نيز نخواهد داشت ، پس هيچ ( Safety) اين عمليات ضريب ايمني خطري او را تهديد نمي كند.

در روش دوم که کار بصورت نزدیک انجام می گردد و معمولا در شبکه های توزیع در ارتفاع پایین با استفاده از بالابر قابل انجام است ،سيمبان ارتباط الكتريكي خود را نسبت به زمين قطع می كند . اين امر با قرار گرفتن در باكت كاميون بالابر مخصوص يا با ايستادن برروي سكوي عايق انجام مي شود . در اين حالت سيم بان مي تواند به خط نزديك شده و كليه تعميرات را انجام دهد .

اما این کار در خطوط با سطح ولتاژ بالا که در ارتفاع بلندتری نیز قرار دارند به اين سادگي قابل انجام نمي باشد .

برای انجام عملیات خط گرم روی خطوط انتقال با سطح ولتاژ بالا ، سیمبان لباس مخصوص عمليات فرمان از نزديك ( barehand ) را پوشیده تا شرایط ایمن برای وی فراهم گردد.

جنس لباس برهند از الياف نقره مي باشد . به اين ترتيب لباس كاملا هادي بوده و چون مقاومت آن بسيار كم است جريانهاي شارژينگ از سطح لباس عبور كرده ، و هيچ تاثير بر بدن انسان نخواهد داشت . سيمبان با ايستادن بر روي نردبان هاي مخصوص ، ارتباط خود را نسبت به زمين قطع كرده و نسبت به زمين ايزوله مي شود .

در نهايت سيمبان وارد حوزه خط شده و گيره مخصوص لباس را به سيم حامل جريان ولتاژ وصل مي كند .در اين حالت او با شبكه هم پتانسيل مي شود .

چون از دو نقطه داراي يك پتانسيل هيچ جرياني عبور نمي كند ، پس از بدن سيمبان نيز جرياني عبور نكرده و وي قادر به انجام تعميرات در شبكه خواهد بود


ادامه مطلب
نوشته شده در تاريخ سه شنبه پنجم فروردین ۱۳۹۳ توسط سجاد فرقانی
در این پست میخوایم شما را با سنسور های فاصله سنج اشنا کنیم...



معمولا سنسور های فاصله سنج یا از نوع مادون قرمز هستند یا از نوع التراسونیک اند.که معمولا اساس کار هر دو نوع سنسور ها اینه که یک فرستنده داره و یک گیرنده که فرستنده یک انواجی را به طرف مانع ارسال میکند و با منعکس شدن انواج ارسال شده از طرف مانع به گیرنده میرسد و با اندازه گیری انواج باز تاب شده میتوان فاصله را تشخیص داد.(در واقع این سنسور ها مانند یک رادار کار میکنند ارسال انوج از فرستنده و باز تاب انواج از مانع به طرف گیرنده)

گیرنده التراسونیک

فرستنده التراسونیک

همان طور که در تصاویر بالا مشاهده میکنید به نظر میرسد که سنسور فرستنده و گیرنده از نظر ظاهری با هم هیچ فرقی ندارند ولی در کارشون تفاوت زیادی است...

اما سنسور های فرستنده مادون قرمز

سنسور گیرنده مادون قرمز

سنسور های  مادون قرمز دارای قیمت کم تر و راه اندازی ساده تر  از سنسور های التراسونیک اند.اما دقت سنسور های الترا سونیک بهتر از سنسور مادون قرمز است.

همان طور که قبلا اشاره شد راه اندازی سنسور های الترا سونیک بسیار سخت تر از مادون قرمز است.برای همین  این سنسور ها را به صورت ماژول نیز در بازار ارائه میدهند...این ماژول ها دارای یک سنسور فرستنده و یک سنسور گیرنده اند و یک میکرو کنترلر که معمولا از نوع pic که نوع میکروکنترلرش در کارش مهم نیست تشکیل شده که فاصله را به صورت پالس های مربعی در خروجی بهمون تحویل میده که با اندازه گیری این پالس ها توسط هر نوع میکرکنترلری میتوان فاصله را تشخیص داد...

انواع این ماژول ها

ماژول فاصله سنج SRF01

ماژول فاصله سنج SRF02

ماژول فاصله سنج SRF05

اینم یادم رفت بگم که تمام ماژول ها  قیمت نجومی دارند و همشون توی یک پک ساده ارائه میشند.

کاتالوگ انگلیسی یک نمونه ماژول SRF05 را از اینجا دانلود کنید



موفق باشید








ادامه مطلب
نوشته شده در تاريخ شنبه بیست و چهارم اسفند ۱۳۹۲ توسط سجاد فرقانی
سلام به دوستان گلمون

امیدوارم که حال همگی خوب باشه دماغ ها چاق جیبا پر پول دل ها شاد لب ها خندون همراه با سلامتی.

 وامیدوارم که از خانه تکانی ها خسته نشده باشید.



چه قدر زود ۳۶۵ روز گذشت انگار همین دیروز بود که این پست را گذاشتم...

http://bargh-elk.blogfa.com/1391/12/4

به هر حال امیدوارم سال خوبی را شروع کنید.



لحظه تحویل سال به ساعت رسمی جمهوری اسلامی ایران

ساعت 20 و 27 دقیقه و 7 ثانیه روز پنج شنبه 29 اسفند 1392 هجری شمسی

مطابق 18 جمادی الاولی 1435 هجری قمری و 20 مارس 2014 میلادی

<<التماس دعا سر سفره ۷ سین برای من>>

      .


ادامه مطلب
نوشته شده در تاريخ چهارشنبه بیست و یکم اسفند ۱۳۹۲ توسط سجاد فرقانی

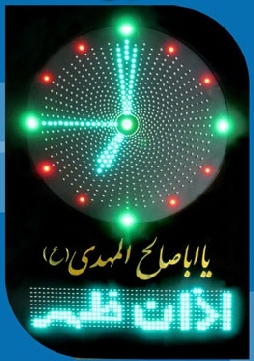

پروژه ساعت حرم امام رضا (ع) با میکرو کنترلر ATMEGA16 و به زبان بیسیک (کامپایلر بسکام)

ساعت  و تاریخ این پروژه از یک آیسی ساعت (DS1307) بهره میبرد که ساعت وتاریخ و ایام هفته آن با قطع برق از بین نمیرود و به کار خود ادامه میدهد...این پروژه از سه بخش تشکیل شده است 1- برد کنترلر 2- برد LED های ساعت که اندازه آن 8.60 LED است و برد تابلو روان آن که تاریخ  ایام هفته و زمان طلوع و غروب و ساعت اذان ها به افق همان روز و نیم شب را  نمایش  میدهد . و انذازه آن 8.40 LED است تشکیل شده است.

برای کسب اطلاعات بیشتر تماس بگیرید. sajadavr@gmail.com ایمل بزنید  09130776963


ادامه مطلب
نوشته شده در تاريخ چهارشنبه سی ام بهمن ۱۳۹۲ توسط سجاد فرقانی
اگر بخواهید مدار خود را بر روی برد بورد پیاده سازی کنید.متوجه خواهید شد که پایه های این سنسور از سوراخ های موجود در برد بورد خیلی بزرگتر است.این سنسور 6 پایه دارد.6 عدد تکه سیم مسی را که هر کدام در حدود 1 تا 2 سانتی متر هستند به این پا یه ها لحیم کنید.برای بهتر لحیم شدن این سیم های مسی به پای های سنسور از روغن لحیم استفاده کنید. پس از مرحله لحیم کردن، این سنسور را به گونه ای بر روی برد بورد قرار دهید که این پایه ها با یکدیگر ارتباط پیدا نکند.
برای پیدا کرد شماره پایه ها ی سنسور وارد قسمت سنسور گاز در انتهای همین مطلب بشوید.


مطابق نقشه پایه های 1و3 را به یکدیگر وصل کنید.ار این اتصال به مثبت 5 ولت از منبع تغذیه وصل کنید.پایه 5 از این سنسور را زمین کنید.،و پایه 2 را به مثبت 5 ولت از منبع تغذیعه متصل نمایید.

پایه های 4و6 این سنسور را به یکدیگر وصل کنید.از این اتصال مشترک به سر وسط پتانسیومتر 50 کیلو اهم متصل نمایید.یک سر کناری این پتانسیومتر را با یک مقاومت یک کیلو اهم به منفی یا زمین منبع تغذیه متصل نمایید.سر دیگر یان پتانسیومتر را با یک مقاومت 4.7 کیلو اهم به پایه 3 آیسی CA3130 یا CA3140 که ورودی مثبت است.،متصل نمایید.آیسی CA3130 شود.این آیسی حاوی آپ امپ جهت مقایسه ولتاژ های ورودی است.

حال سر وسط پتانسیو متر 10 کیلو اهم را همانطور که در نقشه نیز مشخص است.،به ورودی منفی آیسی CA3130 که پایه 2 آیسی است.،متصل نمایید.یکی از پایه های کناری این پتانسیومتر را با یک مقاومت 2.2 کیلو اهم به زمین و پایه دیگر این پتانسیومتر را با یک مقاومت 2.2 کیلو اهم به مثبت 5 ولت متصل نمایید.

تغذیه زمین این آیسی را که پایه 4 است.،به زمین متصل کرده و تغذیه مثبت آنرا که پایه 7 می باشد را بر روی برد بورد یا بورد سوراخدار مسی به مثبت منبع تغذیه متصل نمایید.بین ورودی های مثبت و زمین این مدار یک عدد خازن 100 نانو فاراد قرار دهید.همانطور که می دانید.،در این خازنها جهت مهم نیست.

از پایه خروجی 6 با دیود 1N4148 به پایه 3 که ورودی مثبت می باشد.متصل نمایید.نحوه اتصال این دیود به گونه ای است که پایه مثبت یا آند آن در پایه 6 و پایه منفی یا کاتد آن در پایه 3 باشد.

از پایه خروجی با یک مقاومت 220 اهم به بیس ترانزیستور BC107 متصل نمایید.امیتر این ترانزیستور را زمین کنید.از کلکتور ترانزیستور به یک مقاومت 10 کیلو اهم به مثبت ولتاژ متصل کنید.از اشتراک کلکتور با این مقاومت با یک مقاومت 220 اهم به کاتد یا منفی LED متصل کنید.،و آند یا مثبت LED را به صورت مستقیم به ,ولتاژ‌5 ولت متصل نمایید.

شماتیک مدار:


 در هنگام کار با این سنسور،اگر منبع تغذیه را به آن متصل کنید.،متوجه گرمایی در سنسور می شوید.این به خاطر المنتی است.که بین پایه های 2و 5 وجود دارد.از بابت گرم شدن سنسور نگران نباشید.پایه های مربوط به سنسور را به طور صحیح و مطابق با نقشه ببندید.در بستن مدار دقت کنید و اطلاعات مربوط به سنسور را در انتهای این صفحه به دقت ملاحظه کنید تا در بستن پایه های سنسور دچار اشتباه نشو ید.
متاسفانه نمی توانید این مدار را با باطری تست کنید.تغذیه لازم جهت تست این مدار را یا بایستی از منبع تغذیه فراهم شود.، یا اینکه با استفاده از ترانس و دیود پل و خازن و رگولاتور 7805 این تغذیه را برای تست فراهم کنید.ترانسی که برای این مدار تهیه می کنید.جریانش بایست بین 500 تا 1000 میلی آمپر باشد.



توجه مدار همه سری سنسور های گاز مثل مدار بالا  است




ادامه مطلب
نوشته شده در تاريخ یکشنبه ششم بهمن ۱۳۹۲ توسط سجاد فرقانی

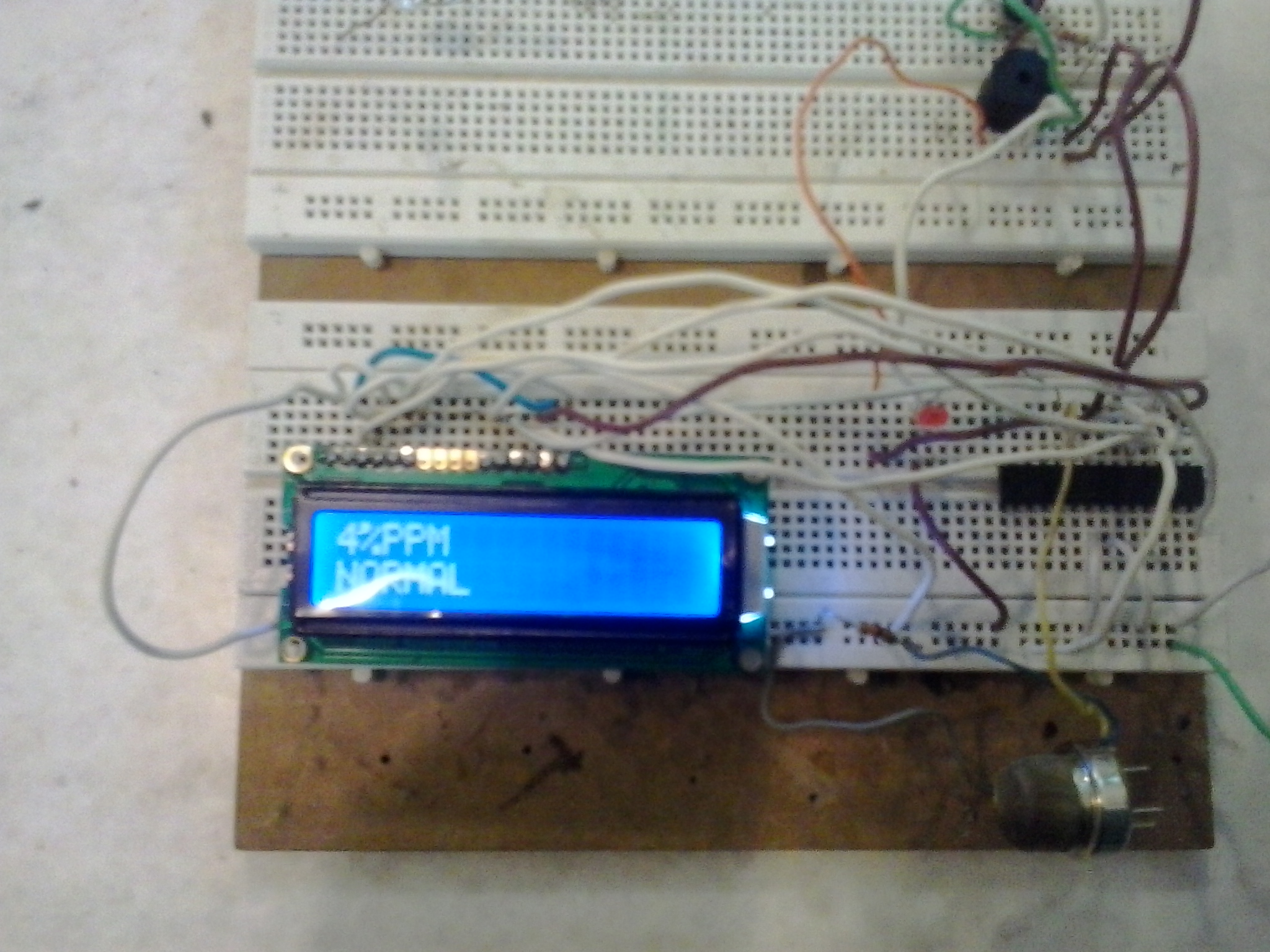

این پروژه با استفاده از یک AVR-ATMEGA8 که به زبان بیسیک برنامه نویسی شده و یک LCD 2.16 و یک سنسور دود MQ-2 و یک بازر ( همون بیزر) این پروژه را طراحی کردیم.

هنگامی که دود یا گاز شهری که باعث تحریک سنسور میشود به سنسور نرسد.LCD وضعیت نرمال را مینویسد و درصد PPM صفر را مینویسد.( تا 19 در صد وضعیت نرمال است  چون در صد خیلی کمی است و نشانه عدم وجود دود است و هیچ آلارمی پخش نمیشود) ولی هنگامی که دود یا گاز شهری به سنسور برسد سریعا در صد بالا رفته و بازر شروع به ایجاد صدا و LCD عبارت smoke & fire را نمایش میدهد.

جهت دریافت و دانلود برنامه میکرو و فایل پروتیوس مبلغ ۲۵ هزار تومان را به شماره کارت 6104337209084027 به نام سجاد فرقانی حساب بانک ملت واریز کنید سپس یک ایمیل یا یک پیامک ارسال و 4 رقم آخر کارت خود را بنویسید تا فایل ها به آدرس ایمیلتون ارسال بشه                   مشاهده ۲فیلم از عملکرد مدار :

http://www.aparat.com/v/9iyz1

http://www.aparat.com/v/ECFfa

دوستان در صورت نیاز به pcb  مدار از طریق ادرس ایمیل sajadavr@gmail.com اعلام نمائید.



برای کسب اطلاعات بیشتر و یا سفارش و ارسال این پروژه به صورت ساخته شده و کامل یا به صورت source و شبیه ساز پروتیوس و فایل pcb , مراتب را با ذکر مشخصات خود به ادرس ایمیل sajadavr@gmail.com اعلام نمائید.

شماره تماس : 09130776963


ادامه مطلب
نوشته شده در تاريخ چهارشنبه چهارم دی ۱۳۹۲ توسط سجاد فرقانی
سلام دوستان.

چند تا از دوستان نقشه راه اندازی سون سگمنت های بزرگ ۱۲ ولتی را خواسته بودند که من امروز براتون نقشه های  اونا را آپ کردم.

نقشه سون سگمنت مولتی پلکس کاتد مشترک



نقشه سون سگمنت مولتی پلکس اند مشترک



دوستان سمت چپ نقشه ها میکرو کنترلر که هر نوع میکرویی میتونه باشه مثل AVR-PIC-ARM

و نکته دیگه اینه که پایه های Aتا DP بسته به تعداد سگمنت ها همگی به هم وصل میشوند.ولی پایه های 1 تا پایه N باید از هم جدا باشند.مثلا اگر 4 دیج کاتد مشترک باشه باید پایه A تا DP به هم وصل باشند ولی پایه 1 تا 4 ان ها باید با ترانزیستور BC337 جدا باشد.

سوالی باشه در خدمتیم

                                                                 <<موفق باشید>>


ادامه مطلب
نوشته شده در تاريخ جمعه بیست و نهم آذر ۱۳۹۲ توسط سجاد فرقانی

مقدمه

دیودها جریان الکتریکی را در یک جهت از خود عبور میدهند و در جهت دیگر در مقابل عبور جریان از خود مقاومت بالایی نشان میدهند. این خاصیت آنها باعث شده بود تا در سالهای اولیه ساخت این وسیله الکترونیکی ، به آن دریچه یا Valve هم اطلاق شود. از لحاظ الکتریکی یک دیود هنگامی عبور جریان را از خود ممکن میسازد که شما با برقرار کردن ولتاژ در جهت درست (+ به آند و - به کاتد) آنرا آماده کار کنید. مقدار ولتاژی که باعث میشود تا دیود شروع به هدایت جریان الکتریکی نماید ولتاژ آستانه یا (forward voltage drop) نامیده میشود که چیزی حدود ۰.۶ تا ۰.۶ ولت میباشد.


ولتاژ معکوس

هنگامی که شما ولتاژ معکوس به دیود متصل میکنید (+ به کاتد و - به آند) جریانی از دیود عبور نمیکند، مگر جریان بسیار کمی که به جریان نشتی یا Leakage معرف است که در حدود چند µA یا حتی کمتر میباشد. این مقدار جریان معمولآ در اغلب مدارهای الکترونیکی قابل صرفنظر کردن بوده و تأثیر در رفتار سایر المانهای مدار نمیگذارد. اما نکته مهم آنکه تمام دیودها یک آستانه برای حداکثر ولتاژ معکوس دارند که اگر ولتاژ معکوس بیش از آن شود دیود میسوزد و جریان را در جهت معکوس هم عبور میدهد. به این ولتاژ آستانه شکست یا Breakdown گفته میشود.

دسته بندی دیودها

در دسته بندی اصلی ، دیودها را به سه قسمت اصلی تقسیم میکنند، دیودهای سیگنال (Signal) که برای آشکار سازی در رادیو بکار میروند و جریانی در حد میلی آمپر از خود عبور میدهند، دیودهای یکسو کننده (Rectifiers) که برای یکسو سازی جریانهای متناوب بکار برده میشوند و توانایی عبور جریانهای زیاد را دارند و بالاخره دیودهای زنر (Zener) که برای تثبیت ولتاژ از آنها استفاده میشود.


اختراع دیود پلاستیکی (plastic diode)

محققان فیزیک دانشگاه اوهایو (Ohio State University) توانستند دیود تونل پلیمری اختراع کنند. این قطعه الکترونیکی منجر به ساخت نسل آینده حافظههای پلاستیکی کامپیوتری و چیپهای مدارات منطقی خواهد شد. این قطعات کم مصرف و انعطاف پذیر خواهند بود. ایده اصلی از سال ۲۰۰۳ که یک دانشجوی کارشناسی دانشگاه اوهایو ، سیتا اسار ، شروع به طراحی سلول خورشیدی پلاستیکی نمود بوجود آمد. تیم پژوهشی توسط پاول برگر (Paul Berger) ، پروفسور الکترونیک و مهندسی کامپیوتر و همچنین پروفسور فیزیک دانشگاه اوهایو رهبری میشود.

دیود چیست ؟

از اتصال دولایه p & n دیود درست می شود

۱- بعد از پیوند نیمه هادی نوع p & n کنار یکدیگر ، الکترونهای آزاد و حفره ها از محل پیوند عبور کرده ، با هم ترکیب می شوند و تشکیل یک لایه سد یا عایق می دهند .

۲- یک منطقه تخلیه در محل پیوند ها ایجاد می شود که فاقد الکترونهای آزاد و حفره ها می باشد ، لکن اتمهایی که الکترون از دست داده و یا گرفته اند ، در دو طرف لایه سد و در منطقه تخلیه وجود دارند .

۳- اتمهای یونیزه شده ، ایجاد سد پتانسیل می کنند که برای نیمه هادی ژرمانیومی حدود ۰.۲ ولت است و برای نیمه هادی سیلسیمی حدود ۰.۶ ولت است .

۴- سد پتانسیل باعث که از حرکت و ترکیب بیشتر الکترونها و حفره ها در لایه سد جلوگیری به عمل آید .

۵- کریستال نیمه هادی نوع p دارای بار الکتریکی مثبت و کریستال نیمه هادی n دارای بار الکتریکی منفی می باشد .

بایاس دیود

وصل کردن ولتاژ به دیود را بایاس کردن دیود می گویند .

بایاس مستقیم

اگرنیمه هادی نوع p به قطب مثبت باتری و نیمه هادی نوع n به قطب منفی آن وصل شود و ولتاژ از پتانسیل سد دیود بیشترباشد ، در مدار جریان بر قرار خواهد شد .

بایاس معکوس

اگر قطب مثبت باتری به نیمه هادی نوع n وصل شود و قطب منفی باتری به نیمه هادی نوع p وصل شود ، جریانی در مدار نخواهیم داشت .

تست دیود

همانطور که گفته شد اگر دوید در بایاس موافق یا معکوس قرار بگیرد جریان را از خود عبور می دهد و ما می توانیم دیود را با یک مدار ساده سری کنیم ( البته با رعایت قطبهای دیود و باتری ) اگر مدار شروع به کار کرد پس دیود سالم است و در غیر این صورت دیود سوخته شده است .

انواع دیود ها

۱- دیود اتصال نقطه ای

۲- دیود زنر

۳- دیود نور دهنده LED

۴- دیود خازنی ( واراکتور )

۵- فتو دیود


دیود اتصال نقطه ای

دیود های معمولی در بایاس معکوس ایجاد ظرفیت خازنی ( حدود PF ) می کنند . اگر بخواهیم در فرکانس های بالا به کار می بریم ، به علت ظرفیت خازنی در بایاس معکوس ، جریان در مدار عبور می کند . چون در فرکانس های بالا مقاومت دیود کم می شود . برای جلوگیری از این کار از دیود اتصال نقطه ای استفاده می کنیم.

دیود زنر

دیود زنر ، مانند یک دیود معمولی از دو نیمه هادی نوع P & N ساخته می شود . اگر یه دیود معمولی را در بایاس معکوس اتصال دهیم و ولتاژ معکوس را زیاد کنیم ، در یک ولتاژ خاص ، دیود در بایاس معکوس نیز شروع به هدایت می کند . ولتاژی که دیود در بایاس مخالف ، شروع به هدایت می کند ، به ولتاژ زنر معروف است و با تنظیم نا خالصی می توان ولتاژ شکسته شدن پیوند ها را کنترل کرد

ولتاژ زنر : ولتاژی که دیود زنر به ازای آن در بایاس معکوس ، هادی می شود به ولتاژ زنر معروف است .

دیود نوردهنده LED

این دوید از دو نوع نیمه هادی P & N تشکیل شده است . هر گاه این دیود ، در بایاس مستقیم ولتاژی قرار گیرد و شدت جریان به اندازه کافی باشد ، دیود ، از خود نور تولید می کند . نور تولید شده در محل اتصال دو نیمه هادی تشکیل می شود . نور تولیدی بستگی به جنس به کار برده شده در نیمه هادی دارد . این لامپ چند مزایا بر لامپ های معمولی دارد که عبارتند از :

۱- کوچک بودن و نیاز به فضای کم

۲- محکم بودن و داشتن عمر طولانی ( حدود صد هزار ساعت کار )

۳- قطع و وصل سریع نور

۴- تلفات حرارتی کم

۵- ولتاژ کار کم ، بین ۱.۷ ولت تا ۳.۳ ولت

۶- جریان کم حدود چند میلی آمپر با نور قابل رویت

۷- توان کم ، حدود ۱۰ تا ۱۵۰ میلی وات

دیود خازنی ( واراکتور )

این دیود از دو نیمه هادی نوع P & N تشکیل می شود . دیود خازنی در واقع دیودی است که به جای خازن بکار می رود و مقدار ظرفیت آن با ولتاژ دو سر آن رابطه عکس دارد

فتو دیود

این دیود از دو نیمه هادی نوع P & N تشکیل می شود . با این تفاوت که محل پیوند P & N ، جهت تابانیدن نور به آن از مواد پلاستیکی سیاه پوشیده نمی باشد ، بلکه توسط شیشه و یا پلاستیک شفاف پوشیده می گردد تا نور بتواند با آسانی به آن بتابد . روی اکتر فتو دیود ها یک لنز بسیار کوچک نصب می شود تا بتواند نور تابانیده شده به آن را متمرکز کرده و به محل پیوند برساند .

دیودهای سیگنال

این نوع از انواع دیودها برای پردازش سیگنالهای ضعیف - معمولا” رادیویی - و کم جریان تا حداکثر حدود ۱۰۰mA کاربرد دارند. معروفترین و پر استفاده ترین آنها که ممکن است با آن آشنا باشید دیود ۱N۴۱۴۸ است که از سیلیکون ساخته شده است و ولتاژ شکست مستقیم آن ۰.۷ ولت است.

اما برخی از دیود های سیگنال از ژرمانیم هم ساخته می شوند، مانند OA۹۰ که ولتاژ شکست مستقیم پایینتری دارد، حدود ۰.۲ ولت. به همین دلیل از این نوع دیود بیشتر برای آشکار سازی امواج مدوله شده رادیویی استفاده می شود.

بصورت یک قانون کلی هنگامی که ولتاژ شکست مستقیم دیوید خیلی مهم نباشد، از دیودهای سیلیکون استفاده می شود. دلیل آن مقاومت بهتر آنها در مقابل حرارت محیط یا حرارت هنگام لحیم کاری و نیز مقاومت الکتریکی کمتر در ولتاژ مستقیم است. همچنین دیود های سیلیکونی سیگنال معمولا” در ولتاژ معکوس جریان نشتی بسیار کمتری نسبت به نوع ژرمانیم دارند.

از کاربرد دیگری که برای دیودهای سیگنال وجود دارد می توان به استفاده از آنها برای حفاظت مدار هنگامی که رله در یک مدار الکترونیکی قرار دارد نام برد. هنگامی که رله خاموش می شود تغییر جریان در سیم پیچ آن میتواند در دوسر آن ولتاژ بسیار زیادی القا کند که قرار دادن یک دیود در جهت مناسب میتواند این ولتاژ را خنثی کند. به شکل اول توجه کنید.

استفاده از دیود زنر برای تهیه ولتاژ ثابت دیودهای زنر :

همانطور که قبلا” اشاره کردیم از این دیودها برای تثبیت ولتاژ استفاده می شود. این نوع از دیود ها برای شکسته شدن با اطمینان در ولتاژ معکوس ساخته شده اند، بنابراین بدون ترس می توان آنها را در جهت معکوس بایاس کرد و از آنها برای تثبیت ولتاژ استفاده نمود. به هنگام استفاده از آنها معمولا” از یک مقاومت برای محدود کردن جریان بطور سری نیز استفاده می شود. به شکل نگاه کنید به این طریق شما یک ولتاژ رفرنس دقیق بدست آورده اید.

دیودهای زنر معمولا” با حروفی که در آنها Z وجود دارد نامگذاری می شوند مانند BZX یا BZY و … و ولتاژ شکست آنها نیز معمولا” روی دیود نوشته می شود، مانند ۴V۷ که به معنی ۴.۷ ولت است. همچنین توان تحمل این دیود ها نیز معمولا” مشخص است و شما هنگام خرید باید آنرا به فروشنده بگویید، در بازار نوع ۴۰۰mW و ۱.۳W آن بسیار رایج است.
شکل ضاهری دیود :







ادامه مطلب
نوشته شده در تاريخ جمعه بیست و ششم مهر ۱۳۹۲ توسط سجاد فرقانی
برای سیم پیچی کردن موتور ها دو مرحله محاسبه وجود دارد.مرحله اول محاسبه و رسم جدول دیاگرام سیم بندی که بر اساس روابط تعداد دور محور موتور مثلا یک موتور ۱۵۰۰ RPM(یعنی محور موتور در هر دقیقه 1500 دور دوران کند) تعداد قطب و تعداد شیار های موتور محاسبه و دیاگرام آن را رسم کرد.

رابطه بین تعداد قطب و تعداد دور  محور موتور یک رابطه عکس است.یعنی هر چه تعداد قطب ها بیشتر باشد سرعت موتور کم تر است(بر اساس تئوری میدان دوار) و هرچه تعداد قطب کم تر باشد سرعت بیشتر میشود.مطابق فرمول زیر.





NS سرعت میدان دوار (همون سرعت محور موتور )(سرعت روتور)

Fفرکانس برق شهر که تو کشور ایران و اکثر کشور ها 50HZ که تو محاسبه هم باید شما حتما برابر 50 بگیریدش.

60 که همون بیان گر 60 ثانیه در یک دقیقه است.

Pتعداد قطب.

اینم یادم رفت بگم که هر چه فرکانس افزایش یابد سرعت موتور نیز افزایش میابد.و هرچه فرکانس کم شود سرعت نیز کم میشود.(فرقی هم نداره چه بخواهد موتور سه فاز باشه یا تک فاز فرکتنس بر دور موتور آسنکرون تاسیر دارد).پس بر اساس رابطه بالا یک موتور 2 قطب میتواند  3000 دور یک 4 قطب میتواند 1500 دور و 6 قطب میتواند 1000 دور و 8 قطب میتواند 750 دور چرخش کند.

نکته تعداد قطب حتما باید عدد زوج باشد.اعدادی مثل 1 -3 -5 -7 و .... نمیتواند باشد

بریم دیگه سر روابط ببینیم چیه؟؟؟

مثال:یک موتور 24 شیار سه فاز و به صورت 4 قطب طراحی کنید.سپس جدول و دیاگرام آن را رسم کنید.

مرحله اول داده ها را مینویسیم M=تعداد فاز ها که همون سه فازه____2P=4تعداد قطب های موتور و Z تعداد شیار های موتور است.

مرحله گام قطبیYP را با استفاده تعداد شیار و تعداد قطب حساب میکنیم.

مرحله بعدی چون موتر یک طبقه ساده است YP=YZ میگیریم

مرحله بعد با کمک تعداد شیار و تعداد فاز و تعداد قطب تعداد گروه کلافی که قرار است یک قطب را تشکیلی دهد حساب میکنیم.

محله بعدی با کمک تعداد جفت قطب که که در این جا 2 است(موتور 4 قطبه ولی 2 جفت قطب دارد.) وتعداد شیار و عدد 360درجه که محیط استوانه موتور است زاویه الکتریکی را محاسبه میکنیم.

مرحله بعد تعداد گروه کل کلاف ها را حساب نمیکنیم.عدد 1.5 همیشه ثابت است.و بعد هم تهداد کلاف هر فاز .

سپس چون موتور سه فاز است و اختلاف مکانی هر فاز با فاز دیگر 120 درجه است شیار شروع فاز دو و فاز سه را محاسبه میکنیم. فاز اول هم که همیشه برابر یک است.

















دیاگرام سیم بندی















دوستان برای یاد گیری بهتر مثال را خودتون حل کنید و بعد جوابش رو مقایسه کنید.

اگر جاییش را هم نفهمیدید بپرسید تا یک بهتر و ساده تر بگم










ادامه مطلب
نوشته شده در تاريخ سه شنبه دوازدهم شهریور ۱۳۹۲ توسط سجاد فرقانی



این  پروژه با استفاده از میکروکنترلر AVR-ATMEGA16 طراحی و به زبان بیسیک برنامه نوسی شده است.این پروژه دارای یک نمایشگر LED بارگرافی که میزان سرعت موتور را نمایش میدهد.هرچه سرعت موتور توسط کلید های فشاری کنترلی بیشتر انتخاب شود LED های بیشتری روشن میشود.ضمنا این پروژه دارای 5 کلید فشاری میباشد که دو تای آن به عنوان کاهش و افزایش سرعت موتور و دو کلید دیگر مخصوص انتخاب چپگرد و راستگرد موتور و یک کلید فشاری دیگر نیز برای START /STOP موتور میباشد.

برای مشاهده عکس های بیشتر از مدار به ادامه مطلب رجوع کنید.

مشاهده فیلم کارکرد مدار: http://www.aparat.com/v/xWguK



 وضعیت : موجود است.

برای کسب اطلاعات بیشتر و یا سفارش این پروژه به صورت ساخته شده و کامل یا به صورت source و شبیه ساز پروتیوس و فایل pcb , مراتب را با ذکر مشخصات خود به ادرس ایمیل sajadavr@gmail.com اعلام نمائید.

شماره تماس : 09130776963

.

پروژه +منبع تغذیه+فیبر فایبرگلاس+موتور DC ساده

جهت دریافت و دانلود برنامه میکرو و pcb و فایل پروتیوس مبلغ ۲۰ هزار تومان را به شماره کارت 6104337209084027 به نام سجاد فرقانی حساب بانک ملت واریز کنید سپس یک ایمیل یا یک پیامک ارسال و 4 رقم آخر کارت خود را بنویسید تا فایل ها به آدرس ایمیلتون ارسال بشه





ادامه مطلب
نوشته شده در تاريخ جمعه یکم شهریور ۱۳۹۲ توسط سجاد فرقانی
ADCیکی دیگر از امکانات داخلی میکرو AVR است.(anlouge digital compare ) که میتواند سیگنال آنالوگ مانند ولتاژ و جریان را دریافت کرده و برای ما مقایسه و به سیگنال دیجیتال تبدیل کند.یعنی ورودی میکرو سیگنال آنالوگ است و پس از پردازش خروجی میکرو دیجیتال است.



در این جا میخواهیم یک مثال از کاربرد adc بزنیم...

همان طور که اشاره شد در adc ورودی ولتاژ (آنالوگ است) مثل این جا ما ولتاژ خروجی پتانسیومتر را به کانال adc میکرو اتصال میدهیم.و در خروجی که سیگنال دیجیتال است 5 عدد led داریم.متناسب با عدد قرائت شده توسط میکرو خروجی ما افزایش میابد.یعنی به ازای هر چند میلی ولت از خروجی پتانسیو متر یک led از 5 led روشن میشود.

دانلود فایل سورس و نقشه

مشاهده فیلم کارکرد مدار

موفق باشید.




ادامه مطلب
نوشته شده در تاريخ دوشنبه هفتم مرداد ۱۳۹۲ توسط سجاد فرقانی
سلام دوستان

امروز یه سری نمونه سوال  از سال 85 تا 90 مال درس های مدار و ماشین های الکتریکی AC,DC سال سوم هنرستان فنی را براتون آپ کردم که دانلود کنید. البته خودم چندسال پیش اینا را تو هنرستان فنی و حرفه ای انقلاب اسلامی (اصفهان) با موفقیت پاس کردم.

دانلود AC

دانلود DC

دانلود مدار

با دقت تک تک سوال ها را حل کنیدکه بتونید راحت نمره درس را بگیرید. سر جلسه امتحان بادقت هرکدام از سوالات را  چند بار مطالعه کنید سپس اقدام به پاسخگویی کنید.

<<موفق باشید>>






ادامه مطلب
نوشته شده در تاريخ چهارشنبه یکم خرداد ۱۳۹۲ توسط سجاد فرقانی
سلام دوستان

امروز میخواهیم در مورد نمایشگر گرافیکی KS 108 یه توضیحاتی بدیم.

دو نوع LCD داریم 1-گرافیکی 2- کارکتری

LCD های کارکتری می تواند حروف و کلمات  واعداد به صورت کارکتر کارکتر نمایش دهد و قادر به نمایش عکس و شکل های گرافیکی نیستند.اما LCD های گرافیکی  علاوه بر این که قادرند به نمایش هر نوع کارکتر میتوانند تصاویر گرافیکی را نیز نمایش دهند .

برای مطالعه بیشتر به ادامه مطلب رجوع کنید



ادامه مطلب
نوشته شده در تاريخ پنجشنبه بیست و ششم اردیبهشت ۱۳۹۲ توسط سجاد فرقانی
این پروژه با میکرو کترلر avr_atmega8طراحی و به زبان بیسیک برنامه ریزی شده است .این پروژه دارای 16 led است (البته خودم 8 تاled استفاده کردم) که 4 تا سفید و 4 تا قرمز که شما می توانید به سلیقه خودت هر رنگی که دوست داری استفاده کنی...... حالا اونش بماند. که جمعش بشه 16 تا led یعنی دو تا از پورت های atmega8 \پورت d و پورتb

اینم از عکس مدار

اینم یه فیلم از کار کرد مدار .این فیلم را حتما دانلود کن حجمش کمه و سریع میتونی دانلود کنی.

دانلود فیلم

 خب بریم ببینیم برنامه میکرو چیه:

'www.bargh-elk.blogfa.com
'sajjadforghany
$regfile = "m8def.dat"
$crystal = 111000
config portd = output
config portb = output
dim i as long
do
for i = 0 to 819

portd = lookup(i , sajjad)
portb = lookup(i , sajjad)
waitms 300
next i
loop
end                                                         'end program
sajjjad:
data &b01111111
data &b10111111
data &b11011111
data &b11101111
data &b11110111
data &b11111011
data &b11111101
data &b11111110
data &b01111111
data &b10111111
data &b11011111
data &b11101111
data &b11110111
data &b11111011
data &b11111101
data &b11111110
data &b01111111..........................

خب خط ۱ و ۲ که معلومه اسم وبلاگم و اسم خودم

خط دوم معرفی ایسی (atmega8)

خط سوم بیانگر فرکانس کار میکرو است.(این جا دوست داشتم این فرکانس رابدم 111000 البته هرچی فرکانس بیشتر باشه سرعت کار آیسی بیشتر میشه)

خط چهارم و پنجم پورت d,b را به عنوان خروجی قرار دادم(همون 16 تا led)

خط ششم متغیری به نام(i)معرفی کردم

خط هفتم معنیش همون انجام بده خودمونه(دیگه معلومه)

خط هشتم اومدم گفتم متغیر (i) را به اندازه 0  تا 819 حرکت بده(شیفت بده)

خط 9 و10 که بیانگر متغیر (i)است و به متن دیتا دقت کن(به جای متن دیتا من نوشتم sajjad)

خط  11 ایجاد تاخیر 300 میکرو ثانیه

خط 12 ادامه و کامل کننده خط 11 است

خط 12 و 13 ایجاد حلقه و اتمام برنامه است

و ادامش هم که همون دیتا کد است که می توانید به سلیقه و علاقه خود تغییر دهید.

فقط همین..... و دیگر هیچ برید حالشو ببرید.

ایشلا تغذیه میکرو یادتون نره یعنی پایه7 میکرو به +5 ولت و پایه 8 میکرو به- gnd

بین خروجی میکرو به led حتما مقاومت 330 اهمی قرار دهید تا led هاتون نسوزن

دانلود فایل سورس و نقشه پروتیوس مدار

موفق باشید.


ادامه مطلب
نوشته شده در تاريخ جمعه شانزدهم فروردین ۱۳۹۲ توسط سجاد فرقانی
مطابق فانون اهم  اختلاف پتانسیل دو سر یک مقاومت با رابطه V = RI داده می‌شود که در آن Iشدت جریان است که از مقاومت می‌گذرد. از طرفی مقدار انرژی مصرفی در یک مقاومت از رابطه W = RI^2T محاسبه می‌شود. توان مصرفی که عبارت است از مقدار انرژی الکتریکی مصرف شده در این مقاومت در واحد زمان، از رابطهٔ زیر محاسبه می‌شود:

P = \frac{W}{t}

حال اگر مقدار انرژی را از فرمولش در رابطه توان جایگذاری کنیم، روابط مربوط به توان به صورت زیر بدست می‌آید:

P = \frac{W}{t} = \frac{RI^2t}{t} = RI^2 \Rightarrow P=RI^2

همچنین اگر در فرمول بالا به جای RI به توجه به قانون اهم مقدار V را بگذاریم، فرمول دوم توان نیز بدست می‌آید:

P = RI^2 \xrightarrow{V=RI} P = VI

رابطه دیگری نیز می‌توانیم برای توان بدست آوریم:

P = VI \xrightarrow{I=\frac{V}{R}} P=\frac{V^2}{R}

این پست بنا به درخواست چند تا از دوستان قرار گرفته.به هر حال سوالی بود در خدمتیم.


ادامه مطلب
نوشته شده در تاريخ شنبه دهم فروردین ۱۳۹۲ توسط سجاد فرقانی

سکسیونر وسیله قطع سیستمهایی است که تقریبا بدون جریان هستند. به عبارت دیگر سکسیونر قطعات و وسایلی راکه فقط زیر ولتاژ هستند از شبکه جدا می سازد. تقریباً بدون بار بدان معنی است که می توان به کمک سکسیونر جریانهای کاپاسیتیو مقره ها، شینه ها و تاسیسات برقی وکابلهای کوتاه و خطوط و همینطور جریان ترانسفورماتور ولتاژ رانیز قطع نموده و یا حتی ترانسفورماتورهای کم قدرت را با سکسیونر قطع کرد .

لطفا به ادامه مطلب مراجعه کنید



ادامه مطلب
نوشته شده در تاريخ جمعه نهم فروردین ۱۳۹۲ توسط سجاد فرقانی
تمامی حقوق این وبلاگ محفوظ است | طراحی : پیچک
